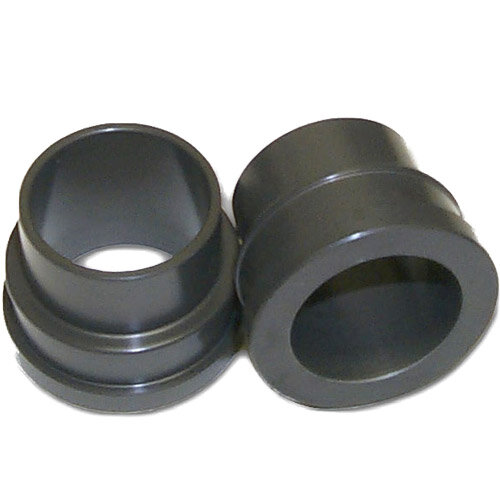

Einbauanleitung SM Pro Spacer / Distanzen

Artikelnummer: Distanzen SM Pro Einbau
Kategorie: Räder & Reifen
Hersteller: PBC

Grizzly Certified und SM Pro Platinum Räder Distanzen Einbau

Einbauhinweise für Front und Rear Distanzsätze
Passend unter anderem für KTM EXC und SX F Modelle
SP157 vorne und SP052 hinten für KTM EXC / SX F
Markierungen: D = Disc, P = Plein, S = Sprocket
Für Ruckdämpfungsnaben: SP813 und SP832
Zusatzkennzeichnung C = Cush für innere Distanz am Kettenradträger

0,01 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 1,00 €

(Sie sparen 99%, also 0,99 €)

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Einbauanleitung für Grizzly Certified und SM Pro Platinum Distanzsätze

Für die korrekte Montage von Grizzly Certified und SM Pro Platinum Radsätzen sind die passenden Distanzsätze essenziell. Im Normalfall erhältst du einen Distanzensatz für das Vorderrad und einen weiteren für das Hinterrad. Eine präzise Passform der Distanzen ist entscheidend für einen sicheren und spielfreien Lauf des Rades. Die Distanzen müssen gleitend auf die Achse passen und dürfen kein seitliches Kippeln aufweisen.

Für KTM EXC und SX F Modelle gelten die Zuordnungen SP157 als Satz vorne und SP052 als Satz hinten. Die Distanzhülsen sind mit eindeutigen Kürzeln versehen, die die jeweilige Einbauposition kennzeichnen. Diese Markierungen erleichtern die Montage und stellen sicher, dass alle Bauteile korrekt ausgerichtet sind.

Markierungen an Standard Distanzsätzen:

D = Disc bezeichnet die Distanz auf der Bremsscheibenseite
P = Plein ist die vordere Distanz gegenüber der Bremsscheibenseite
S = Sprocket markiert die hintere Distanz auf der Kettenradseite

Für Hinterradnaben mit Ruckdämpfung kommen die Distanzsätze SP813 und SP832 zum Einsatz. Hier ist eine zusätzliche Kennzeichnung relevant:

C = Cush steht für die innere Distanz im Bereich des Kettenradträgers und darf keinesfalls vergessen werden
S = Sprocket bezeichnet die äußere Kettenradseite
D = Disc ist die Distanz auf der Bremsscheibenseite

Die korrekte Zuordnung aller Distanzen ist entscheidend für die optimale Funktion des Radsatzes und verhindert Schäden an Lagern, Achsen und Naben. Durch die eindeutigen Markierungen lässt sich der Einbau schnell, zuverlässig und sauber durchführen.

Einbauanleitung SM Pro Spacer / Distanzen

Grizzly Certified und SM Pro Platinum Räder Distanzen Einbau
